油田小口徑管線DGR內外一體化防腐技術
隨著油田采出液腐蝕介質的增多，迫切需要進行管線內防腐處理，以提高管線壽命。鋼管內防腐處理后，焊口內補口成為管線內防腐層連續的關鍵。多年以來,鋼質管道內壁防腐工藝中的焊口補口技術，一直是制約鋼質管道內壁防腐工藝的技術瓶頸。
1、簡介
解決難題:
針對內補口技術限制了內防腐涂層技術在小口徑管線上的應用，我們研發了針對小口徑鋼管的?°堆焊固溶端頭處理+內外有機防腐層?±的內外一體化防腐技術（簡稱DGR），實現了工廠規范化生產，可有效解決小口徑管線的內防腐難題。
技術專利:
發明專利：鋼質管線焊口預補口固溶過渡近電位不銹鋼堆焊方法（201710228615.3）
實用新型專利：一種堆焊固溶（DGR）預補口鋼管（201720367579.4）
實用新型專利：一種內外熔結環氧DGR復合鋼管（201720367205.2）
2、特點、結構及工藝流程
★管體內外涂層和端頭內堆焊固熔均在工廠預制完成，質量可控；
★雙金屬外觀界面合金成分及電位漸進過渡；
★管端預補口層與管體內表面平滑過渡；
★管體及固熔過渡區采用熔結環氧粉末；
★管體內壁焊接熱影響區防腐由預補口層承擔；
★現場焊接完成后只需要做外補口，不需要內補口。

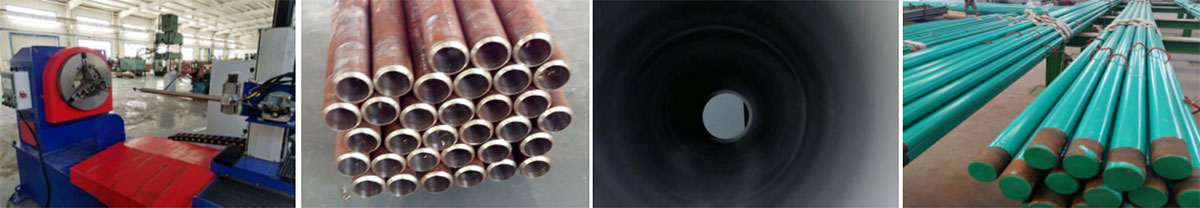

3、預補口工藝特點
★機械加工后進行預補口處理 ★不銹鋼堆焊預補口

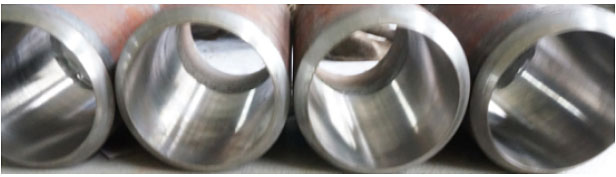

★雙金屬外觀界面固溶過渡 ★管端預補口層機械加工
預補口層可根據輸送介質的成分和腐蝕性，選擇鎳基合金、雙相不銹鋼和奧氏體不銹鋼等耐蝕合金。

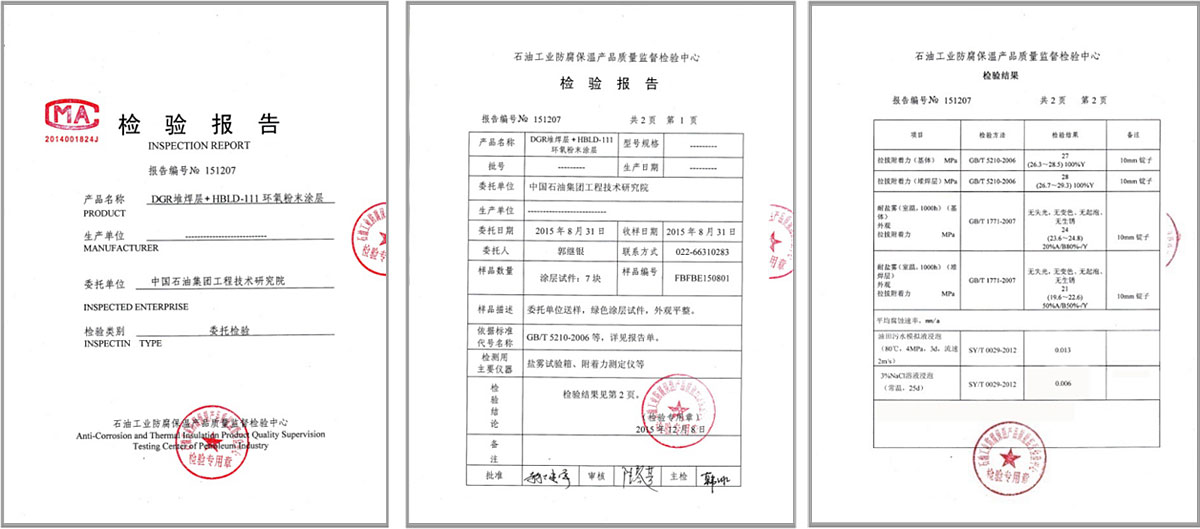

石油工業防腐保溫產品質量監督檢驗中心檢驗報告

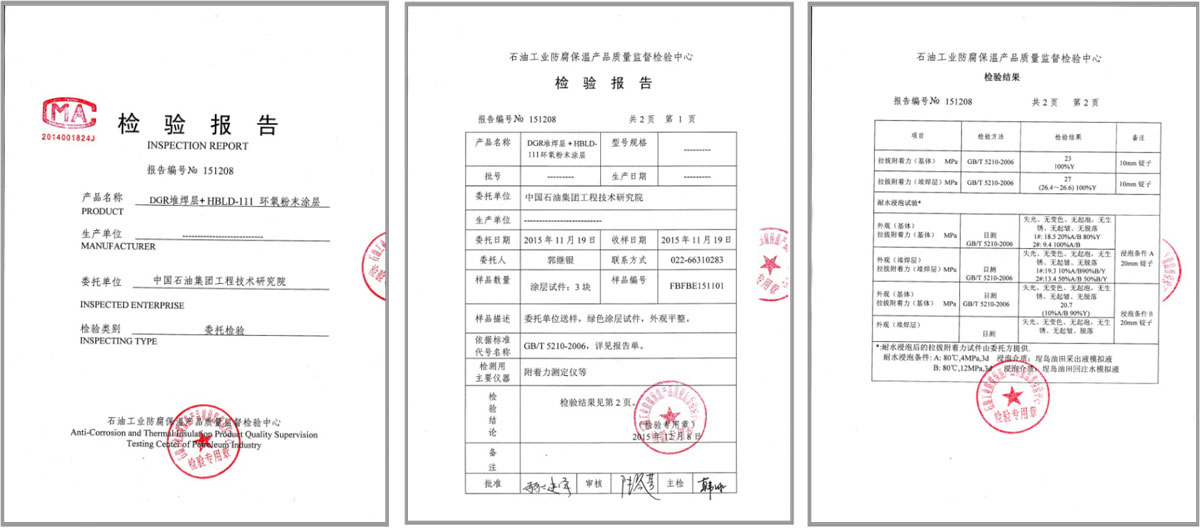

中國石油集團工程技術研究院耐蝕性檢測報告

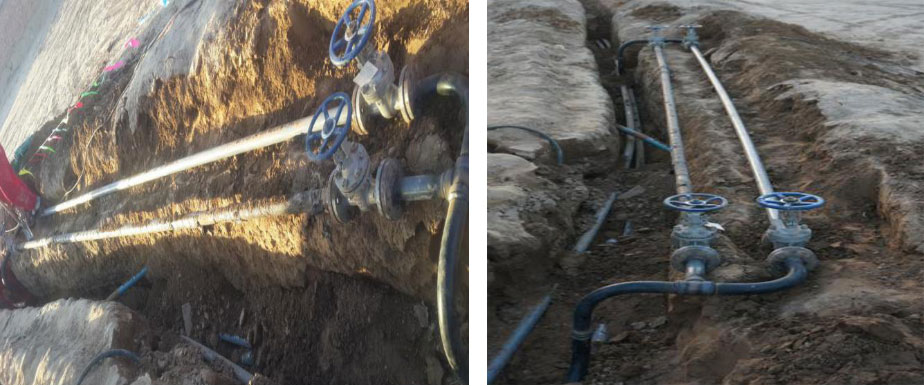

4、現場實驗
2016年4月
長慶油田采油三廠柳101-252井組
★DGR試驗管為Φ60×4mm，共3根，長度分別為1.5m、4m、1.5m，對接焊后管段總長7m，接入集輸管線。
★內防腐層：
管體：改性熔結環氧粉末（厚度500～600μm）
端口：耐蝕合金堆焊層（厚度1.5mm，長度65mm）
★外防腐層：熔結環氧粉末（厚度300～400μm）
DGR工藝沿用了耐蝕合金管端冶金內覆結構，克服了堆焊引起的管端縮徑缺點，管端耐蝕合金層經過機械加工，充分保證管線組對精度。
DGR工藝通過特殊工藝使管內雙金屬外觀界面過渡區合金成分漸進變化，引起從耐蝕合金層表面至低碳鋼基管表面的過渡區開路電位由高到低漸進變化。
DGR工藝的緩坡型過渡區形狀不但有利于熔結環氧粉末涂層的有效覆蓋，且過渡區各分區可以分別構成復相電極，降低了雙金屬外觀界面的電位差，避免了涂層失效后雙金屬外觀界面腐蝕溝的形成。
在DGR內、外一體化工廠預制防腐施工中，內防腐采用改性熔結環氧粉末二次成膜工藝，相對一次成膜工藝提高了粉末固化率，提高了涂層與耐蝕合金層的粘結能力，保證了涂層在基管和過渡區上的結合力。
利用DGR工藝生產防腐管可以實現工廠化預制，質量可檢可控，現場焊接安裝后免除了內補口工序且能實現管線內防腐層連續完好；也可以根據介質變化選取不同的耐蝕合金和防腐涂料，能夠較好地解決小口徑管線的防腐難題。
